| Место происхождения: | Китай |
| Фирменное наименование: | Anchorwill |
| Сертификация: | GB3906,IEC298 |
| Номер модели: | МТ830 |

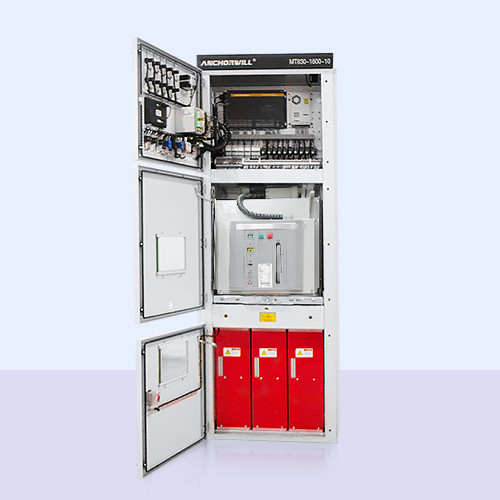

MT830 высоковольтный твердотельный мягкий стартер
Обзор продукции
MT830 series high voltage solid state soft starter (hereinafter referred to as soft starter) adopts high performance thyristor and specialized insulation materials combined with modern power electronic control technology.
Сочетание тиристора и профессиональных изоляционных материалов и современных технологий электронного управления мощностью, профессиональное проектирование и производство.
Проектирован и изготовлен. Он реализует мягкое запуск, мягкое остановку, энергосбережение и различные функции защиты двигателя,и специально разработан для использования в постоянных скоростных двигателях переменного тока в качестве двигателя.
Он специализируется на запуске и остановке устройства, которое питается постоянной скоростью двигателя переменного тока.
Малый стартовый ток, плавный старт и продление срока службы двигателя и стартового оборудования.
Он широко используется во всех видах центрифуг, вентиляторов, насосов, конвейерных ремней, тяговых систем и других машин и оборудования.
оборудования и т.д.
Ключевые характеристики продукта
1Принимая твердотельные высоковольтные высокомощные компоненты, низкое производство тепла, отсутствие шума; оптический триггер, изоляция высокого и низкого напряжения.
2. Предоставляет перенапряжение, перегрузку, перенапряжение, перенапряжение, фазовую потерю, фазовый разрыв, дисбаланс тока, неправильную последовательность, нулевую последовательность, тиристор сверхтемпературы, слишком частое время запуска,Слишком длительное время запуска и многие другие функции защиты.
3. Предоставляет ряд функций защиты, таких как перегрузка сверхтока, низкое напряжение, фазовые потери, баланс тока, неправильная последовательность, нулевая последовательность, тиристор сверхтемпература, время запуска,Время запуска слишком долго, и т.д.
4Функция пуска низкого напряжения
5Капацитивная сеть поглощения обеспечивает защиту от перенапряжения, уменьшает воздействие dv/dt и продлевает срок службы двигателя.дистанционное управление связи.
Аналоговый выход 4-20mA/O-10V.
6Встроенный интерфейс связи RS485, принимает международный стандарт протокола управления Modbus.
7. 7-дюймовый цветный сенсорный экран, поддержка китайского и английского языков и различных языков, дружественный интерфейс между человеком и машиной, богатый интерфейс, просмотр рабочей кривой, использование интуитивно понятных,легко управлять, может записывать 9999 записей и съемные хранилища.
Описание модели
| MT830 Техническая спецификация | |
| Тип груза | Трифазные асинхронные двигатели, синхронные двигатели |
| Напряжение магистральной линии | 3kV- 12kVAC -15%+10% |
| частота | 50/60 Гц ± 2% |
| Модуль питания | 12СКР,18СКР,30СКР |
| последовательность фаз | Не требуется последовательность фаз |
| обход | Контакторы вакуумные высоковольтные с непосредственной стартовой способностью |
| Мгновенная защита от перенапряжения | dv/dt поглощающая сеть, резистивная сеть |
| Начало работы на низком напряжении | Функция для испытания компонентов на низком напряжении |
| Оптические волокна | Волоконно-оптическое срабатывание, полная изоляция компонентов высокого и низкого напряжения |
| Охлаждение | естественное охлаждение |
| Начальная частота | 1-6 раз/ч |
| Условия окружающей среды | - 10°C~40°C; менее 95% RH;высота ниже 1000 метров |
| Управление питанием | Кондиционер/DC220 В |
| Функция защиты двигателя | |
| Защита от перенапряжения | 0-600%Я имею в виду,0-60S |
| Защита от фазовых потерь | Защита от падения при потере фазы сети при запуске или эксплуатации |
| Защита от фазового перерыва | Защита от падения при выходе двигателя из фазы во время запуска или работы |
| Защита от перегрузки | 1.05%I-10%I класс защиты |
| Защита фазовой последовательности | Закрытие фазовой последовательности начальной установки |
| Долгое время начала | Защита от падения, если установленное время мягкого запуска превышается без переключения обхода |
| Трёхфазное дисбаланс мощности | 0-100% |
| Защита от перенапряжения | 0-150%Ue |
| Защита от низкого напряжения | 0-100% |
| Защита от короткого тока | 0-10% |
| Защита от температуры | Превышение установленного значения температуры, защита от падения |
| Защита при заземлении | Защита от падения при превышении заданного значения |
| M H 8 2 0 Производительность | |
| Начальная кривая | Кривая напряжения, кривая тока, кривая ограничения тока, сетка потребления вентилятора |
| Начальное напряжение | 20%-100%Е.е. |
| Текущий предел | 150-600% |
| Время начала | 1-150S |
| Время мягкой остановки | 1-150S |
| Пульсовый запуск | Импульсное напряжение 0-100% Ue, время импульса 0-10.00S |
| Интерфейс оператора и связь | |
| Дисплейный метр | Интерфейс "человек-машина" с сенсорным экраном, ток, напряжение, температура и влажность, состояние работы (информация может храниться) |
| Интерфейс связи | РС-485 |
| Протокол связи | Модбус RTU,Профибус-DP |
Примечания к выбору
● Полностью понимать характеристики и использование груза;
● Размер мягкого стартера всегда должен быть больше значения тока двигателя (номинальный рабочий ток).
● Высота установки: не более 1000 м, выше 1000 м, следует рассмотреть возможность уменьшения мощности.
